各地监狱安全警戒设施建设和设计参考

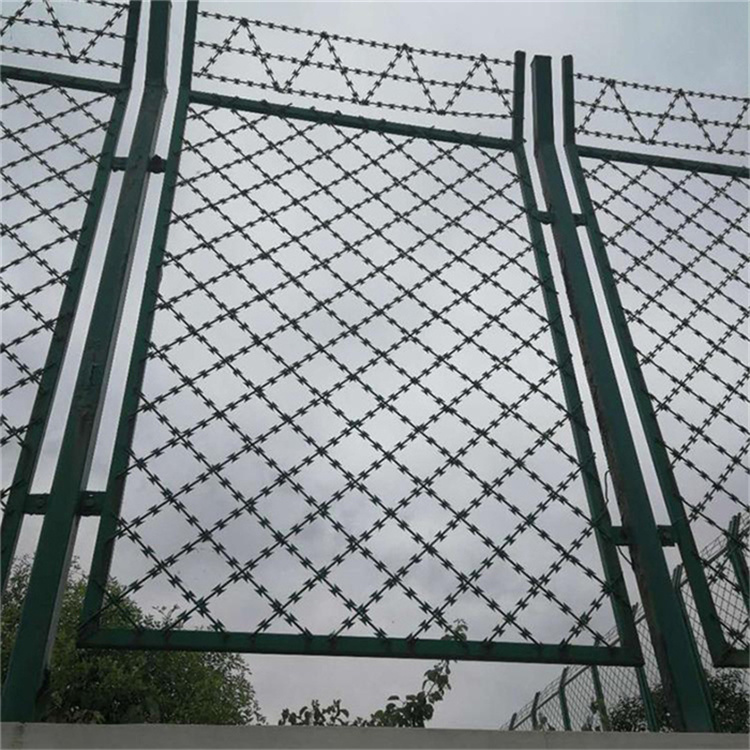

1.金属网墙由网片、立柱、边框、连接件等构件组成；网片宜为钢丝焊接网或钢板网；
2.钢丝焊接网材质为CDW550级冷拔低碳钢丝，网孔间距横向不应大于100mm、竖向宜为12．5mm±1．0mm，钢丝直径不应小于4mm，网片焊点抗拉力不应小于2kN；
3.钢板网材质为Q235B钢板，网孔宜为60mm×24mm棱形孔，钢板厚度不应小于4mm；
4.立柱材质为Q235B冷弯型钢，间距不应大于2．50m，立柱壁厚不应小于3mm，立柱边长或直径不应小于80mm；
5.边框材质为Q235B冷弯方钢，边长不应小于40mm，壁厚不应小于2．0mm；
6.立柱、边框与网片宜采用抱箍、防拆卸螺栓、钢板压条等构件组装连接；
7.当安装地面为泥土时，网片宜埋入地下且深度不应小于100mm；当为混凝土或岩石时，网片与地面应用角码和膨胀螺栓固定，角码间距不应大于600mm；
8.金属网墙基础应根据地基情况设计，确保牢固；
9.立柱不应向主要防攀爬侧突出，如不可避免时应设防攀爬设施，立柱顶端应为尖形圆锥体；网墙与监狱围墙连接处应增设蛇腹型刀刺网等其他防攀爬设施；
10.金属网墙的顶部应设一道蛇腹型刀刺网，蛇腹型刀刺网材质宜为304不锈钢，圈径宜为600mm，每米长度不应少于7圈，圈距排列应均匀，刀片形式宜为BTO-22(芯线直径2．5mm±0．1mm，刀片厚0．5mm±0．05mm，刀片长22mm±1mm，刀片宽15mm±1mm，刀片间距36mm±1mm)，用于支撑刀刺网的支架伸出刀刺网长度不应大于50mm；
11.隔离网宜采用“热镀锌＋表面喷涂”双重防腐处理，设计耐腐蚀年限不应少于10年；
12.防攀爬隔离网适用于监狱围墙周界及监管区内的区域隔离，金属防护网适用于封闭通道等需要隔离或防护的室内外其他部位。
