基坑临边防护栏尺寸和固定安装要求

发布日期：2020-06-11 总浏览：

在施工现场作业中的边沿没有围护设施或围护设施的高度低于80cm时，这类作业称为临边作业。例如在沟、坑、槽边、深基础周边、楼层周边梯段侧边、平台或阳台边、屋面周边等地方施工。在进行临边作业时设置的安全防护设施主要为防护栏杆和安全网。

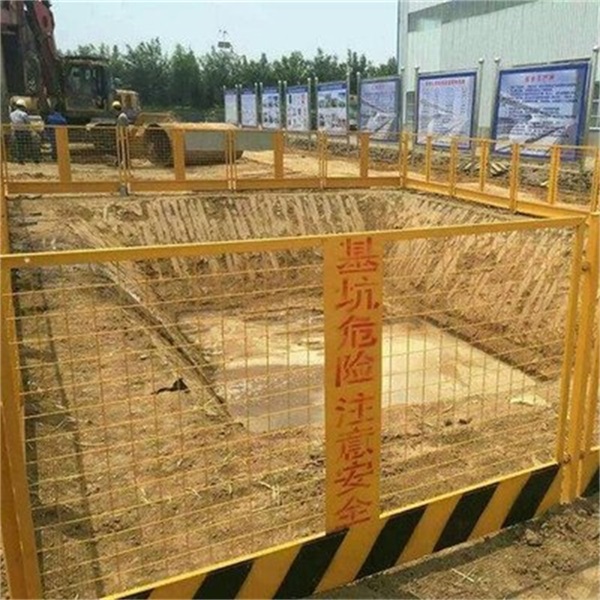

1、基坑临边防护栏采用钢管搭设，采用双道护栏形式（下道护栏离地高度0.5m，上道护栏离地高度1.1m），立杆打入地面50~70cm深，立杆露出地面高度1.2m，立杆按2m间距设置，立杆与基坑边坡的距离不应小于0.5m；

2、钢管表面涂刷黄黑相间防锈漆以示警戒，防护内侧满挂密目安全网，防护外侧设置20cm高踢脚板，并张挂“当心坠落”安全提示标识牌；

3、基坑排水措施：在防护栏杆外侧设置排水沟，采取有组织排水。

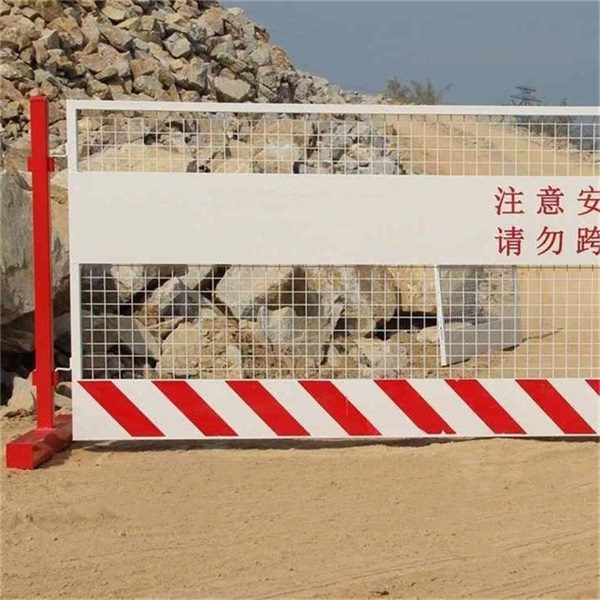

基坑防护栏尺寸规范要求

1.立柱60*60*2方钢管，高度1800，间距3000

2.围挡连接：50*50*2扁铁焊接

3.水平杆：40*30*2方钢管

4.加固立柱：30*20*2方钢管

5.挡脚板：高200，条纹斜45°间距200

6.工具式围挡宽度2800

基坑围栏杆柱的固定应符合下列要求:

①当在基坑四周固定时，可采用钢管并打入地面50~70cm深。钢管离边口的距离，不应小于50cm。当基坑周边采用板桩时，钢管可打在板桩外侧。

②当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊牢。采用竹、木栏杆时，可在预埋件上焊接30cm长的∟50×5角钢，其上下各钻一孔，然后用10mm螺栓与竹、木杆件栓牢。
