监狱梅花刺钢网墙的材质和组成结构
发布日期：2020-05-13 总浏览：

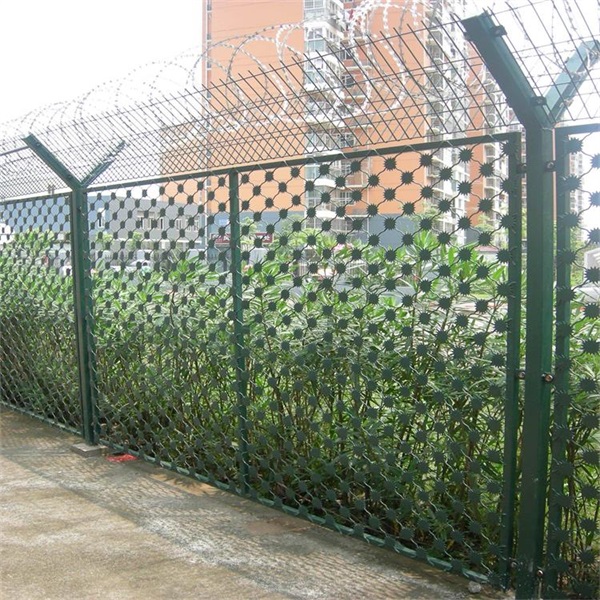

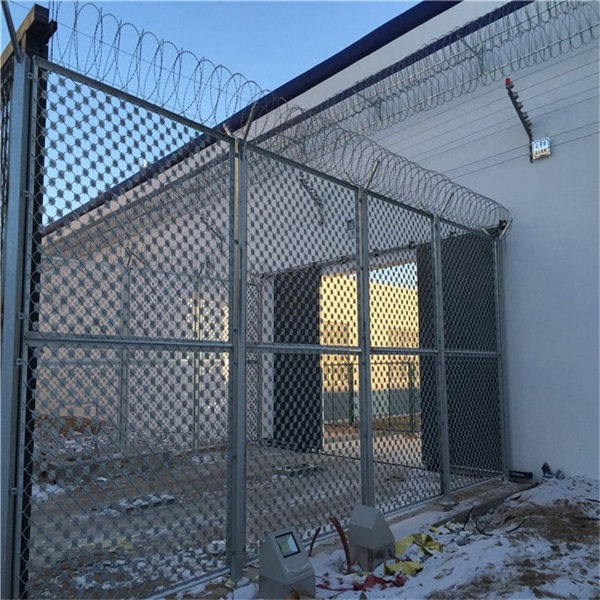

梅花刺钢网墙的材质和组成结构，艾瑞梅花刺防冲隔离网为单层梅花刺片网，直径不小于7.5cm，刺片厚1.5mm，采用Q235低碳钢板冲压成型。网片为菱形网孔，网格尺寸：120mm*110mm(高*宽)，网丝直径8mm，采用S195线材高压焊接，每一个焊点附焊梅花刺一个。
立柱采用Q235钢管，规格：直径114圆管，壁厚4 mm；立柱顶部直接焊接外径140 mm、厚度6 mm法兰盘方式；预留四只直径16mm丝孔，与电网支架末端法兰盘相对应。立柱法兰盘和支架法兰盘分别整体热镀锌处理。立柱高4.5米，间距3米，立柱顶端全部做防水处理。每根立柱与法兰盘连接处（与隔离网垂直两面）焊接100mm*80mm*5mm四个三角支撑，大门两侧的立柱支撑筋骨直角边长为120mm*100mm。
单网幅度为3000mm*4500mm，使用边框为50*50*5mm角钢和40*3mm扁铁，将网丝、角钢、扁铁焊为一体；边框与立柱采用螺栓固定边耳式连接，边耳均为60*60*6mm扁铁，边耳螺孔可调，调节距离不小于20mm；边耳固定螺栓为直径14mm*50mm全丝热镀锌安全螺栓、螺母，每片网单边连接点为8个以上。隔离网、立柱要求整体热镀锌，上锌量不低于300克，可做雾化试验（附检测报告），隔离网整体镀锌在内陆自然环境下，锌层要求使用不低于10年。电动钢闸门外框采用60mm*60mm*3mm（厚）方钢，内框与网片边框相同，门扇规格为5米*3米*2（高*宽），每单扇门中间加50*50*2mm横衬方管，对开、平移。
蛇腹型刀刺网由锐利尖角刀片和芯线组成，刀刺、刀型整齐、刀片锐利、排列均匀致密、连接牢固。刀刺网BTO-22刀型，刺圈直径600mm，芯丝直径2.5mm304不锈钢丝，排列密度不小于10圈/每米，相邻每圈间距不大于15cm，刀片为304不锈钢板冲压的尖锐菱形，刀长21mm、宽15mm，厚0.5mm，扎丝用1.2mm304不锈钢丝，固定拉丝采用8号镀锌铁丝。
大门承重轮采用￠100轻轨地轮，齿条采用国标1.3厚锰钢板材制作，地轨采用国标YB222-63轻轨，（18KG）。大门上轨采用120 mm *100 mm *8 mm槽钢制作，每扇门扇顶部至少有两处针对门扇的固定点。开门机采用知名品牌，具有本地模拟控制、远程平台控制、本地遥控控制等功能。开门机所用电机为无刷电机，无级变速，功率匹配恰当；具有任意点位启动、任意点位停止、频繁反向操作、使用寿命长等特点。
监狱梅花刺网的安装要求
1、梅花刺隔离网连接、紧固件应采用防盗专用螺栓（螺母）加弹簧垫，安装固定后无专用工具无法拆卸，安装配件均采用热镀锌处理。
2、隔离网设计要求整体连贯一致，框网方正，对角线误差不大于2cm。隔离网网页安装离地距离5-8cm，框网与立柱采用螺栓固定边耳式连接网页每边与立柱连接点不少于六处。
3、立柱采用水泥浇灌预埋式，规格为500*500*600mm长*宽*深)，底座每边距边缘150mm处各预制两支直径24mm热镀锌螺栓，螺栓高于底座平面50mm，螺栓间距为200mm与立柱法兰盘螺孔相适应。立柱保持平直、不歪斜。
4、立柱做调直处理，每20米校正，每100米偏差角度不大于5°，安装整体无歪斜，隔离网整体呈直线（除地形需要做出适宜角度外）
5、刀片滚网、拉丝、卡扣，均采用不锈钢材质。刀刺网安装固定卡扣整体调正，使刀刺网不出现拧转情况，刀刺刺圈分布均匀，每隔30-40cm与拉丝固定；分段连接处需将两端刀刺网做连接固定，刀刺网固定点需紧锁不得出现松动、脱落现象；刀刺网安装与隔离网平行，上下左右均成直线延伸，转角处需做加密加固处理。
6、金属隔离网墙每间隔一定距离（通常为75米）应将网墙立柱做一次双柱分段隔离,双柱间隙不大于10mm。网墙拐角和分段处的两根立柱应预制连体底座，连体底座的体积应为单体底座的两倍。
7、电网支架的安装要求：立柱顶部直接焊接内径110 mm、外径140 mm、厚度6 mm法兰盘方式；预留四只直径16mm丝孔，与电网支架末端法兰盘相对应。立柱法兰盘和支架法兰盘分别整体热镀锌处理。
